• Nuevo

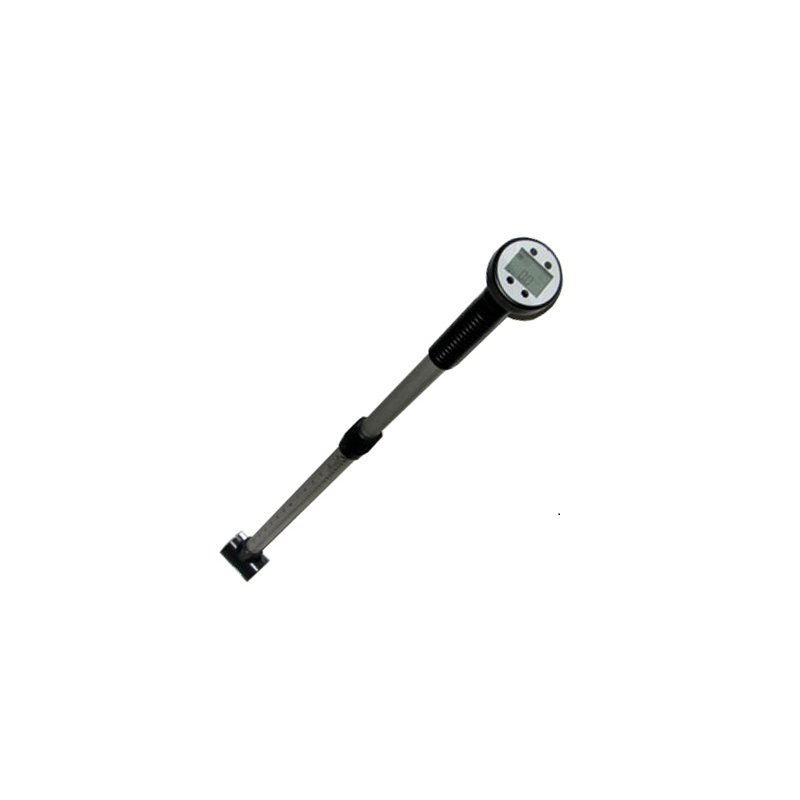

CARACTERÍSTICAS DEL CORRENTÓMETRO DE HÉLICE FP111

•Marca: Global Water

•Correntómetro: FP111

•Rango de Medición: 0.1 m/s hasta 6.1 m/s

•Precisión: 0.030 m/s

•Promedio: Actualizable una vez por segundo

•Pantalla Digital: LCD, con protección UV. ft/s, m/s

•Longitud: Expandible 1.1 a 1.8m

•Memoria: Almacenamiento 30 datos con MIN, MAX, PROM.

•Sensor: Turbo Prop hélice con sensor magnético

•Material de la varilla: PVC y Aluminio anodizado con acero inoxidable.

•Material del computador ABS policarbonato con recubrimiento de poliéster.

•Batería: De litio duración 05 años

•Temperatura -20º a 70º C

•Estuche: Acolchado

•Certificado: Certificado de fabrica

¿CÓMO SE USA EL CORRENTÓMETRO?

PROCEDIMIENTO

•Estableciendo una zona accesible de la corriente del agua:

Primero, se divide en secciones, un área transversal al rió accesible de la corriente de agua (ver diagrama). Por ejemplo, en cada una de las siete secciones se mide el ancho y el promedio de la profundidad.

seccion-transversal-de-un-rio-córrentometro

Esta se puede hacer de 2 formas:

•Tomando los promedios a 20% y 80% de profundidad, como el caso del ejemplo. Es decir, sí, la profundidad es irregular, medir solo a 30%, como los extremos 1 y 7.

•Configurando el valor promedio en el correntómetro y barriendo el área de cada sección. De tal modo que se pueda determinar el área transversal.

Segundo, Vamos a calcular el área

velocidad-del-agua

CÁLCULOS EN LA SECCIÓN 3

•Calculemos el área de la siguiente manera:

Ancho   =  1 metro

  • Profundidad inicial =  1.75 metros
  • Profundidad final = 2.25
  • Profundidad promedio = (1.75+2.25)/2 = 2 metros

Área promedio = 1 x 2 = 2 m2.

Tercero, la velocidad.

•Calculamos la velocidad:

A 20% de profundidad = 0.9 m/s

        A 80% de profundidad = 0.6 m/s

        Velocidad promedio = (0.9 + 0.6)/2 = 0.75 m/s

Finalmente, el resultado.

•Encontramos el flujo en la sección 3

Flujo = Velocidad x área

Flujo promedio Secc. 3   =  0.75 x 2  =  1.5 m3/s

FLUJO TOTAL

El Flujo Total es el aporte de cada una de las siete secciones en que hemos divido el área transversal.

flujo-total

DATOS DEL CUADRO:

1.:  SECCIÓN: Zonas en que se han dividido toda el área transversal del rió (ver diagrama anterior).

2.:  VELOCIDAD 0.2 D:  Velocidad tomada al 20% de la profundidad del agua tomada desde la superficie.

3.:  VELOCIDAD 0.8 D:  Velocidad tomada al 80% de la profundidad del agua tomada desde la superficie.

4.:  VELOCIDAD MEAN:  Velocidad promedio (ver cálculos anteriores).

5.:  PROFUNDIDAD:   Profundidad promedio (ver cálculos anteriores)

6.:  ANCHO: Es el ancho de cada sección.

7.:  ÁREA: Es la operación resultante de multiplicar 5 (PROFUNDIDAD) con 6 (ANCHO).

8.:  FLUJO: Es la operación resultante de multiplicar 4 (VELOCIDAD MEAN) con 7 (ÁREA).
